Logiciel 3I - Note de version 3.44

Mise à jour


VERSION 3.44

Disponible le 12 avril 2023



Intégration nouveaux produits :

  • ABB – Actionneur de commutation SA/S x.x.2.2 en version 1.2

Description des fonctionnalités
  • Actionneur de commutation utilise des contacts libres de potentiel pour commuter 2/4/8/12 charges électriques indépendantes.
    Commande manuelle et affichage de l'état de commutation des contacts. Existe en version 6/10/16A



Référence Fabricant
 		Référence Rexel
 Nombre de sortie
 Ampérage en A
SA/S2.6.2.2 ABBA906671 2 6
SA/S2.10.2.2 ABBA906655 2 10
SA/S2.16.2.2 ABBA906663 2 16
SA/S4.6.2.2 ABBA906673 4 6
SA/S4.10.2.2 ABBA906657 4 10
SA/S4.16.2.2 ABBA906665 4 16
SA/S8.6.2.2 ABBA906675 8 6
SA/S8.10.2.2 ABBA906659 8 10
SA/S8.16.2.2 ABBA906667 8 16
SA/S12.6.2.2 ABBA906677 12 6
SA/S12.10.2.2 ABBA906661 12 10
SA/S12.16.2.2 ABBA906669 12 16



  • BEG – Détecteur standard génération 7

Description des fonctionnalités
  • Détecteur de présence KNX
  • La gestion de régulation de luminosité n’est pas intégrée dans 3I



Désignation

 Référence fabricant

Référence REXEL

Type de pose

Portée maximum
PD2N-KNXs-ST-FP 93510 BE493510 En saillie 10m
PD2N-KNXs-ST-EN 93511 BE493511 Encastré 10m
PD4N-KNXs-ST-FP 95314 BE495314 En saillie 24m
PD4N-KNXs-ST-EN 95315 BE495315 Encastré 24m

  • HAGER – Routeur et interface IP/KNX

Description des fonctionnalités
  • Fonction de routage de bus (KNXnet/IP routing) Le routeur IP connecte deux lignes de bus KNX distinctes, sur un réseau de données, tout en les séparant galvaniquement. Ainsi, chaque ligne de bus peut fonctionner en local, indépendamment des autres lignes
  • Fonction d'interface au bus (KNXnet/IP tunneling) Le routeur IP possède également la fonction d'interface. Elle permet d'accéder au bus depuis n'importe quel point d'accès au réseau de données, en local ou en distant via un modem LAN



Référence Fabricant

Référence Rexel

Description
HAGTYFS121 TYFS121 Routeur IP/KNX
HAGTYFS121 TYFS121 Routeur IP/KNX Secure
HAGTYFS120 TYFS120 Interface IP/KNX
HAGTYFS120 TYFS120 Interface IP/KNX Secure





  • SCHNEIDER – Bouton D Life

Description des fonctionnalités

Boutons KNX D-Life Dynamique en 2/4/6/8 touches

  • Avec écran LCD
  • Avec capteur de température
  • Avec affichages des états
  • Fonction proximité
  • Fonction scène
  • Économiseur d'écran
  • Mode de nettoyage
  • Commutation, basculement, variateur (simple/double revêtement)
  • Commande de volet/store
  • Le décalage ajuste l'étalonnage en fonction de la température

Attention plaques et touches vendues séparément



Référence Fabricant

Référence Rexel

Description
MTN6194-6010 SCHMTN6194-6010 BP universel - Etiquettes Dynamiques
MTN6191-6010 SCHMTN6191-6010 BP 2 touches - Etiquettes Dynamiques
MTN6192-6010 SCHMTN6192-6010 BP 4 touches - Etiquettes Dynamiques
MTN6193-6010 SCHMTN6193-6010 BP 6 touches - Etiquettes Dynamiques





  • SCHNEIDER – Bouton D Life Accessoires
Description
 Représentation sans la couleur Référence Fabricant

Couleur
1 grande touche MTN6191-6035 lotus white
MTN6191-6034 anthracite
MTN6191-6036 stainless steel
MTN6191-6050 nickel metallic
MTN6191-6052 mocca metallic
2 touches médianes MTN6192-6035 lotus white
MTN6192-6034 anthracite
MTN6192-6036 stainless steel
MTN6192-6050 nickel metallic
MTN6192-6052 mocca metallic
1 touche médiane
 + 2 petites touches		 MTN6193-6035 lotus white
MTN6193-6034 anthracite
MTN6193-6036 stainless steel
MTN6193-6050 nickel metallic
MTN6193-6052 mocca metallic

4 petites touches



 MTN6194-6035 lotus white
MTN6194-6034 anthracite
MTN6194-6036 stainless steel
MTN6194-6050 nickel metallic
MTN6194-6052 mocca metallic
Protections anti démontage - pour écran Multitouch Pro MTN6270-0000





  • SCHNEIDER – KNX ARGUS Détection de présence 180/2,20 m,encastré

Description des fonctionnalités

L'ARGUS Présence 180/2,20 m encastré est un détecteur de présence KNX pour le montage encastré en intérieur.
Il détecte les sources de chaleur en mouvement comme p. ex. les personnes dans un rayon de 180 et sur une distance allant jusqu’à 8 m vers la gauche et vers la droite, ainsi que d'env. 12 m vers l'avant. L'ARGUS est conçu pour une hauteur démontage de 2,2 m. Il est également possible de monter l'appareil à une hauteur de 1,1 m, ce qui divise alors par deux sa portée. La protection anti-rampement permet de détecter également les mouvements en dessous de l'appareil.


Attention plaques vendues séparément



Référence Fabricant

Référence Rexel

Description
MTN6302-6033 SCHMTN6302-6033 Détecteur de présence 180/2.20 m FM - Sahara
MTN6302-6034 SCHMTN6302-6034 Détecteur de présence 180/2.20 m FM - Anthracite
MTN6302-6035 SCHMTN6302-6035 Détecteur de présence 180/2.20 m FM - Blanc lotus
MTN6302-6036 SCHMTN6302-6036 Détecteur de présence 180/2.20 m FM - Acier inoxydable
MTN6302-6050 SCHMTN6302-6050 Détecteur de présence 180/2.20 m FM - Nickel brossé
MTN6302-6051 SCHMTN6302-6051 Détecteur de présence 180/2.20 m FM - Champagne
MTN6302-6052 SCHMTN6302-6052 Détecteur de présence 180/2.20 m FM - Mocca





  • THEBEN - Actionneur DALI 2 à 4 canaux

Description des fonctionnalités
  • Actionneur DALI à 4 canaux
  • Certification DALI-2
  • Interface entre le système DALI et le bus KNX
  • 4 canaux, communication broadcast
  • Commande de jusqu'à 30 abonnés DALI par canal
  • Commande de couleur de lumière et température de couleur selon EN 62386-209 (DT-8)
  • Maintenance et mise en service simples grâce à la communication broadcast
  • Remplacement facile des ballasts électroniques en cas de défaillance
  • Mise en service et programmation simples dans l'ETS, sans outil supplémentaire ni application ETS
  • Communication sécurisée grâce à KNX Data Secure



Référence Fabricant

Référence Rexel

Description
THB4940300 DM4DALIKNX Actionneur DALI à 4 canaux





  • ZENNIO – FLAT V2 version 1.8

Description des fonctionnalités
  • Actionneur DALI à 4 canaux
  • Certification DALI-2
  • Interface entre le système DALI et le bus KNX
  • 4 canaux, communication broadcast
  • Commande de jusqu'à 30 abonnés DALI par canal
  • Commande de couleur de lumière et température de couleur selon EN 62386-209 (DT-8)
  • Maintenance et mise en service simples grâce à la communication broadcast
  • Remplacement facile des ballasts électroniques en cas de défaillance
  • Mise en service et programmation simples dans l'ETS, sans outil supplémentaire ni application ETS
  • Communication sécurisée grâce à KNX Data Secure



Gamme Reference fabricant
 Reference Rexel
 Description Version d’application
Flat v2 ZVI-F1-S ZNNZVI-F1-S BP 1 touche tactile - Argent 1.8
Flat v2 ZVI-F1-W ZNNZVI-F1-W BP 1 touche tactile - Blanc 1.8
Flat v2 ZVI-F1-GW ZNNZVI-F1-GW BP 1 touche tactile - Blanc brillant 1.8
Flat v2 ZVI-F2-A ZNNZVI-F2-A BP 2 touches tactiles - Anthracite 1.8
Flat v2 ZVI-F2-S ZNNZVI-F2-S BP 2 touches tactiles - Argent 1.8
Flat v2 ZVI-F2-W ZNNZVI-F2-W BP 2 touches tactiles - Blanc 1.8
Flat v2 ZVI-F2-GW ZNNZVI-F2-GW BP 2 touches tactiles - Blanc brillant 1.8
Flat v2 ZVI-F4-A ZNNZVI-F4-A BP 4 touches tactiles - Anthracite 1.8
Flat v2 ZVI-F4-S ZNNZVI-F4-S BP 4 touches tactiles - Argent 1.8
Flat v2 ZVI-F4-W ZNNZVI-F4-W BP 4 touches tactiles - Blanc 1.8
Flat v2 ZVI-F4-GW ZNNZVI-F4-GW BP 4 touches tactiles - Blanc brillant 1.8
Flat v2 ZVI-F6-A ZNNZVI-F6-A BP 6 touches tactiles - Anthracite 1.8
Flat v2 ZVI-F6-S ZNNZVI-F6-S BP 6 touches tactiles - Argent 1.8
Flat v2 ZVI-F6-W ZNNZVI-F6-W BP 6 touches tactiles - Blanc 1.8
Flat v2 ZVI-F6-GW ZNNZVI-F6-GW BP 6 touches tactiles - Blanc brillant 1.8



  • ZENNIO – FLAT XL version 1.8

Gamme Reference fabricant
 Reference Rexel
 Description Version d’application
Flat XL ZVIFXLX4 ZNNZVIFXLX4 BP 4 touches tactiles 1.8
Flat XL ZVIFXLX8 ZNNZVIFXLX8 BP 8 touches tactiles 1.8
Flat XL ZVIFXLX6 ZNNZVIFXLX6 BP 6 touches tactiles 1.8
Flat XL ZVIFXLX10 ZNNZVIFXLX10 BP10 touches tactiles 1.8



  • ZENNIO – FLAT 55 V2 – version 1.8

Gamme Reference fabricant
 Reference Rexel
 Description Version d’application
Flat 55 v2

ZVIF55X1V2A

ZNNZVIF55X1V2A

BP 1 touche tactile - Anthracite

1.8
Flat 55 v2 ZVIF55X1V2S ZNNZVIF55X1V2S BP 1 touche tactile - Argent 1.8
Flat 55 v2 ZVIF55X1V2W ZNNZVIF55X1V2W BP 1 touche tactile - Blanc 1.8
Flat 55 v2 ZVIF55X1V2GW ZNNZVIF55X1V2GW BP 1 touche tactile - Blanc brillant 1.8
Flat 55 v2 ZVIF55X2V2A ZNNZVIF55X2V2A BP 2 touches tactiles - Anthracite 1.8
Flat 55 v2 ZVIF55X2V2S ZNNZVIF55X2V2S BP 2 touches tactiles - Argent 1.8
Flat 55 v2 ZVIF55X2V2W ZNNZVIF55X2V2W BP 2 touches tactiles - Blanc 1.8
Flat 55 v2 ZVIF55X2V2W ZNNZVIF55X2V2W BP 2 touches tactiles - Blanc brillant 1.8
Flat 55 v2 ZVIF55X4V2A ZNNZVIF55X4V2A BP 4 touches tactiles - Anthracite 1.8
Flat 55 v2 ZVIF55X4V2S ZNNZVIF55X4V2S BP 4 touches tactiles - Argent 1.8
Flat 55 v2 ZVIF55X4V2W ZNNZVIF55X4V2W BP 4 touches tactiles - Blanc 1.8
Flat 55 v2 ZVIF55X4V2GW ZNNZVIF55X4V2GW BP 4 touches tactiles - Blanc brillant 1.8



  • ZENNIO – TECLA XL version 1.8

Gamme Reference fabricant
 Reference Rexel
 Description Version d’application
Tecla XL ZVITXLX4 ZNNZVITXLX4 BP 4 touches tactiles 1.8
Tecla XL ZVITXLX8 ZNZVITXLX8 BP 8 touches tactiles 1.8
Tecla XL ZVITXLX10 ZNNZVITXLX10 BP10 touches tactiles 1.8
Tecla XL ZVITXLX6 ZNNZVITXLX6 BP 6 touches tactiles 1.8



  • ZENNIO – TECLA 55 version 1.8

Gamme Reference fabricant
 Reference Rexel
 Description Version d’application
Tecla 55 ZVIT55X6 ZNNZVIT55X6 BP 6 touches tactiles Tecla 55
Tecla 55 ZVIT55X1 ZNNZVIT55X1 BP 1 touche tactile Tecla 55
Tecla 55 ZVIT55X2 ZNNZVIT55X2 BP 2 touches tactiles Tecla 55
Tecla 55 ZVIT55X4 ZNNZVIT55X4 BP 4 touches tactiles Tecla 55



Nouvelles fonctionnalités

Impact Descriptif
Mise à jour

L’outil de mise à jour RX Agent devient obsolète.

Il est entièrement remplacé par un nouvel outil de vérification de mise à jour.



A chaque lancement du logiciel la version est vérifiée :

A tout moment vous pouvez récupérer la dernière version via le bouton dédié et l’installer en autonomie.

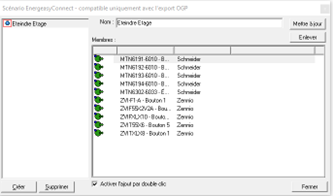

Gestion lanceur de scénario EnergeasyConnect

Fonctionnalité permettant de gérer facilement plusieurs boutons pour lancer le même scénario EnergeasyConnect :

Etape 1 : Ajouter le préset sur les produits concernés



Etape 2 : Créer un lanceur de scénario puis double-cliquer sur les boutons concernés par ce scenario

S’applique uniquement pour l’OGP
Programmation d

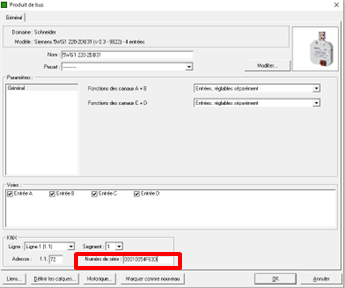

Programmation d’un participant via numéro de série

’

Fonctionnalité permettant de programmer un participant en saisissant son numéro de série.

Ce qui évite d’appuyer sur le bouton de programmation

Etape 1 : Récupérer le numéro de série

par exemple via un lecteur de code barre physique ou via un téléphone





 Etape 2 : Remplir le numéro de série directement sur le produit dans 3I



 Etape 3 : Envoyer à 3IPLAY ou 3IPLUG



Attention selon les fabricants, tous les produits n’ont pas leur numéro de série affiché sur l’étiquette.



Améliorations

Impact Descriptif
ABB SA/S x.x.2.2 Mise à jour du programme d’application des produits ABB SA/S en 1.2
OGP Ajout du champs pour le numéro de série sur les passerelles IP/KNX



Correctifs

Impact Descriptif
AZX6KNXGTWAY [AIRZONE] Passerelle Modbus – correction sur le mappage du widget climatisation du produit
Export OGP Correctif sur les produits KNX RF



Références périmés

Ref Rexel

Ref fabricant

Descriptions

Remplacé par
HAGTCC510S

TCC510S



 Détecteur de présence 360° KNC ENC. A venir
HAGTH210 TH210 Routeur IP/KNX TYFS121
BE493382 PD2N-KNX-ST-FP Détecteur de mouvement standard BE493510
BE493384 PD4-KNX-ST-FP Détecteur de mouvement standard BE493514
IUN407101LED 407101LED BP 1 touche lumineux -
IUN407102LED

407102LED



 BP 2 touches lumineux position milieu -
IUN407201LED 407201LED BP 2 touches lumineux -
IUN407202LED 407202LED BP 4 touches lumineux position milieu -
SCHMTN60030005 MTN60030005 Actionneur chauffage 3E -
SCHMTN60030006 MTN60030006 Actionneur volet chauffage -
SCHMTN60050001 MTN60050001 Sonde CO2 Humidité et Temp -
THB4941620   Actionneur commutation 1C KNX RF SU 1 RF KNX
THB4941650   Actionneur volet 1 C KNX RF JU 1 S RF KNX
THB4941670   Actionneur variation 1 C KNX RF DU 1 RF KNX
THB7319200   Moteur KNX pour vanne thermostatique

A venir
THB7329201   Moteur KNX pour vanne thermostatique

A venir
