Sommaire

• Description générale
  • Référence
  • Composition du kit sur rexel.fr
• Description technique
  • Câblage
  • Mise en service de fonctionnement
  • Enregistrer une télécommande
• Appairage Energeasy Connect PRO
• Réinitialisation
  • Réinitialisation des commandes IO
  • Réinitialisation des réglages de la motorisation
• Catalogue des pièces détachés

Description générale

Composition du kit sur rexel.fr

Référence:

• SYF1216365 pour un portail coulissant

Composition du kit sur rexel.fr

• 1 moteur avec logique de commande intégrée dans le kit.
• 1 feu orange SYF9026830
• 1 paire de cellule photoélectrique (Essentiel au fonctionnement avec Energeasy Connect) SYF1841233
• 2 télécommandes Keygo IO SYF1841134
• 1 batterie de secours SYF9001001

Description technique

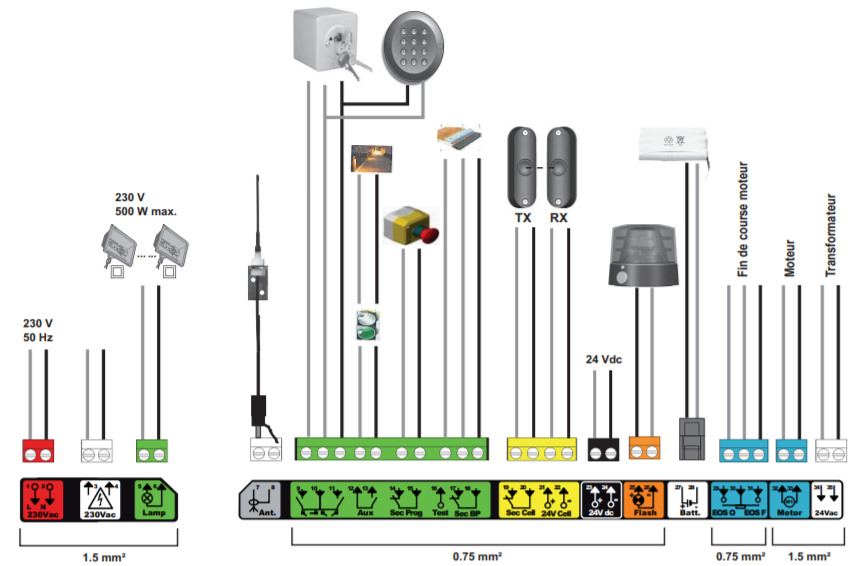

Câblage

Mise en service de fonctionnement

1) Appuyez sur "+" de la carte électronique, le portail doit s'ouvrir. Si ce n'est pas le cas, inverser les câbles du moteur.

2) Lancez l'autoapprentissage en appuyant 3 secondes sur "SET" et ensuite appuyez sur "OK". Le portail débute par une ouverture et effectue deux cycles de fonctionnement.

3) L'autoapprentissage est terminé avec succès.

Enregistrer une télécommande

• Appuyez 3 secondes sur le bouton "PROG" de la motorisation
• Appuyez simultanément sur les boutons droite et gauche de la télécommande. Le voyant se met à clignoter.

• Appuyez sur la touche qui pilote l'ouverture et la fermeture du portail

Appairage avec Energeasy Connect

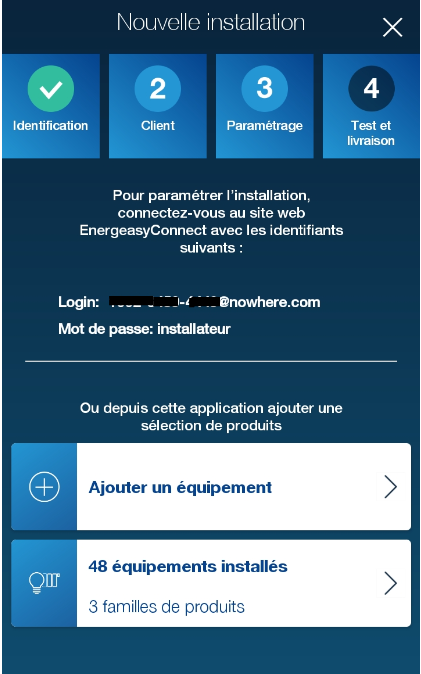

Connectez vous sur l'application EC Pro en renseignant vos identifiants personnels.

Se rendre sur l'installation impactée par l'ajout de la motorisation. Vous devez vous assurez que l'utilisateur a bien ouvert la télémaintenance.

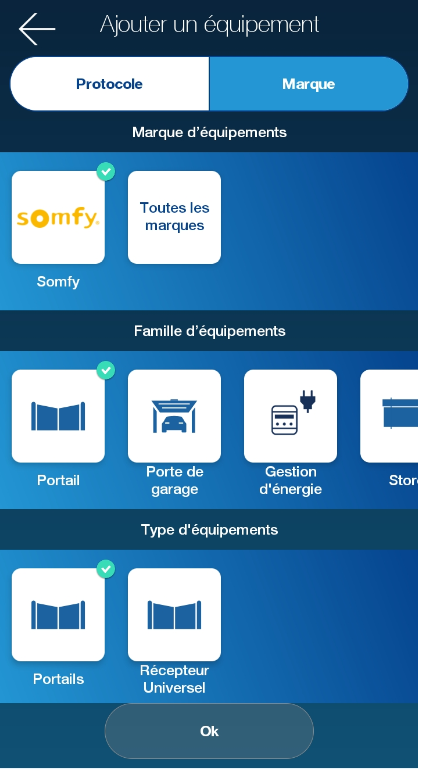

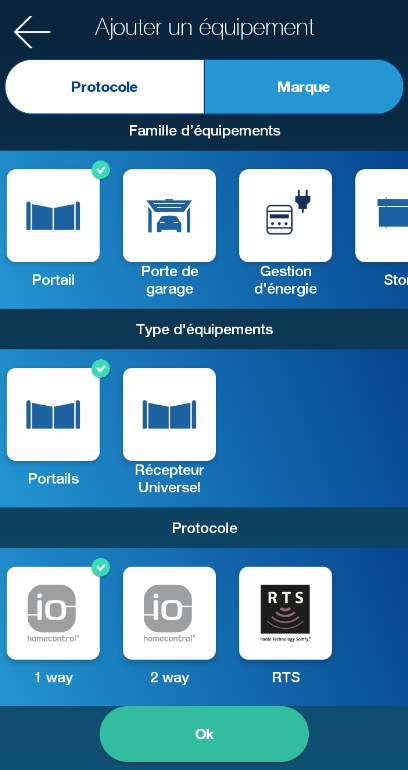

Faites "Ajouter un équipement", sélectionnez la marque "Somfy", "Portail", "Portail battant" et "télécommande 1 voie"

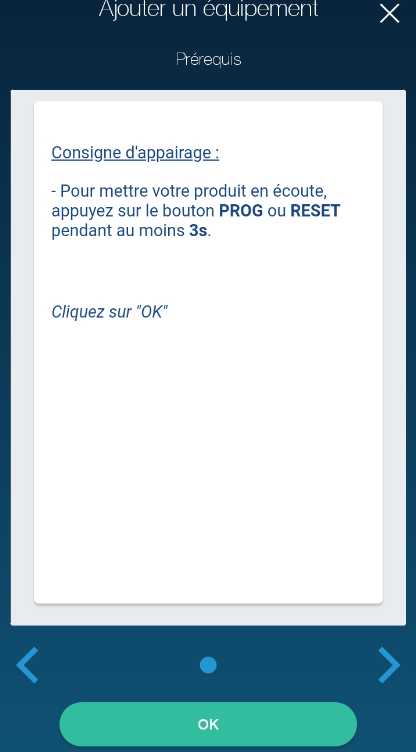

• Appuyez 3 secondes sur le bouton PROG de la logique de commande

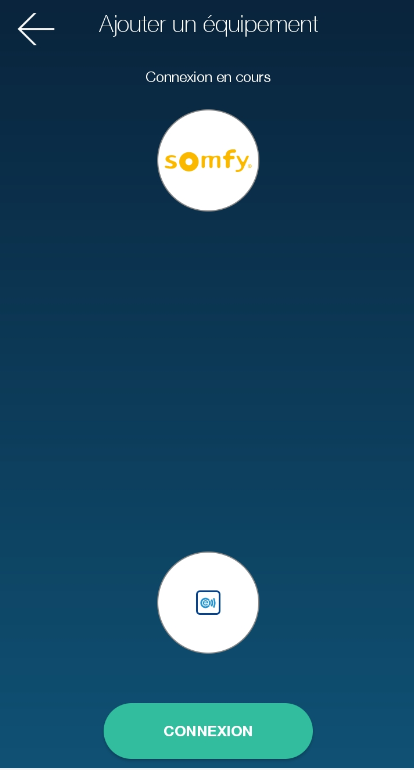

Vous allez retrouver la motorisation de portail.

Il sera possible dans un second temps d'ajouter:

• le point d'éclairage associé à la motorisation
• le contact auxiliaire qui remonte sur l'application mobile comme une prise

Si le produit ne réagit pas à la commande de l'application, vous devez vérifier:

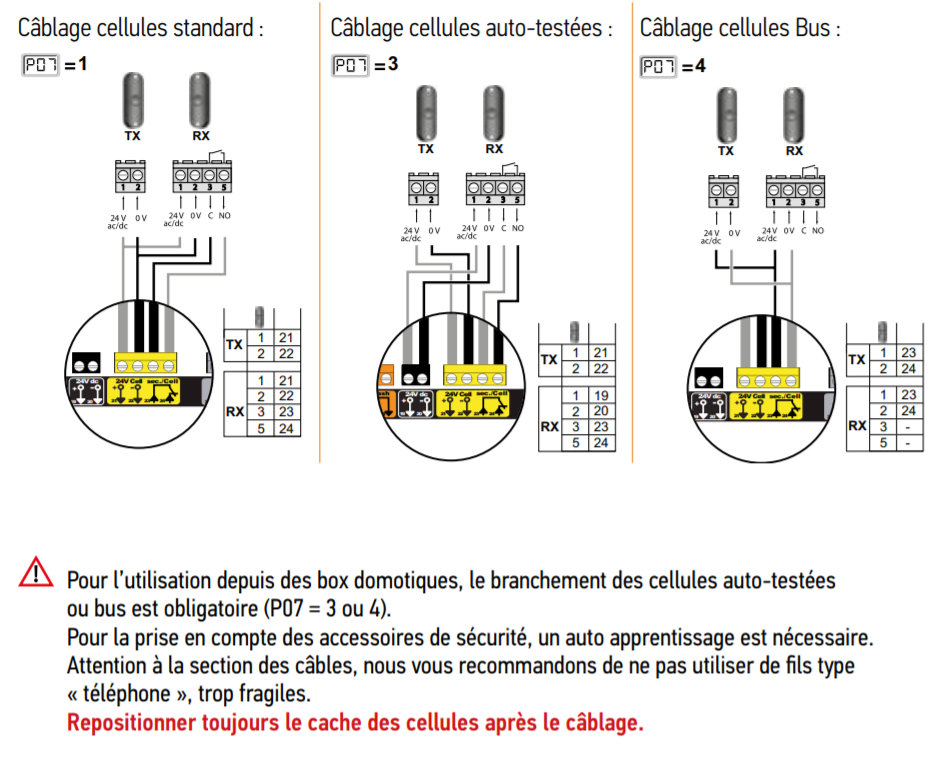

• Le câblage des photocellules
• Le paramétrage des photocellules

Vous ne devez pas paramétrer de fermeture automatique sur le portail pour un fonctionnement avec Energeasy Connect aux risques que le portail ne s'ouvre pas avec l'application.

Pour le bon fonctionnement domotique sur Energeasy Connect :

P07 = 3 ou 4

P01 = 0 (séquentiel pas en automatique)

Réinitialisation

Réinitialisation des commandes IO

• Appuyez 12 secondes sur le bouton "PROG, vous réinitialisez tous les points de commandes qui pilotent la motorisation.

Réinitialisation des réglages de la motorisation

• Appuyez 12 secondes sur le bouton "SET"

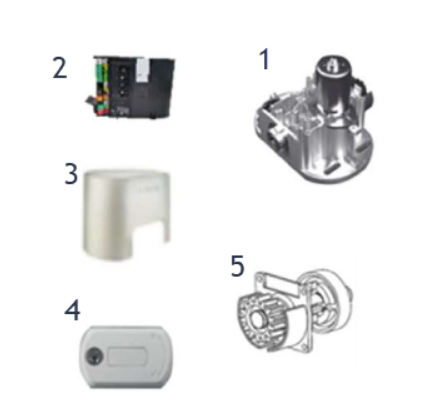

Catalogue de pièces détachées
