Description générale
Références:
- SYF1216596 pour un portail de 2 mètres et de 200kg
Composition du kit disponible sur rexel.fr
- 2 moteurs par kit.
- 1 Control box (CBX) qui permet de gérer la commande du portail. SYF1841148
- 1 feu orange SYF9026830
- 1 paire de cellule photoélectrique (Essentiel au fonctionnement avec Energeasy Connect) SYF1841233
- 2 télécommandes Keygo IO SYF1841134
- 1 batterie de secours SYF9001001
Description technique :
Câblage :
Mise en service de fonctionnement :
1) Appuyez sur "+" de la carte électronique, les deux vantaux doivent s'ouvrir. Si ce n'est pas le cas, inversez les câbles du moteur.
2) Lancez l'autoapprentissage en appuyant 3 secondes sur "SET" et ensuite appuyez sur "OK". Les vantaux démarrent deux cycles de fonctionnement en commençant par s'ouvrir. Attendre la fin des deux cycles.
3) L'autoapprentissage est terminé avec succès.
Enregistrer une télécommande à la motorisation
- Appuyez 3 secondes sur le bouton "PROG" de la motorisation
- Appuyez simultanément sur les boutons droite et gauche de la télécommande. Le voyant se met à clignoter.
- Appuyez sur la touche qui pilote l'ouverture et a fermeture du portail
Appairage avec Energeasy Connect
Connectez vous sur l'application EC Pro en renseignant vos identifiants personnels.
Se rendre sur l'installation impactée par l'ajout de la motorisation. Vous devez vous assurez que l'utilisateur a bien ouvert la télémaintenance.

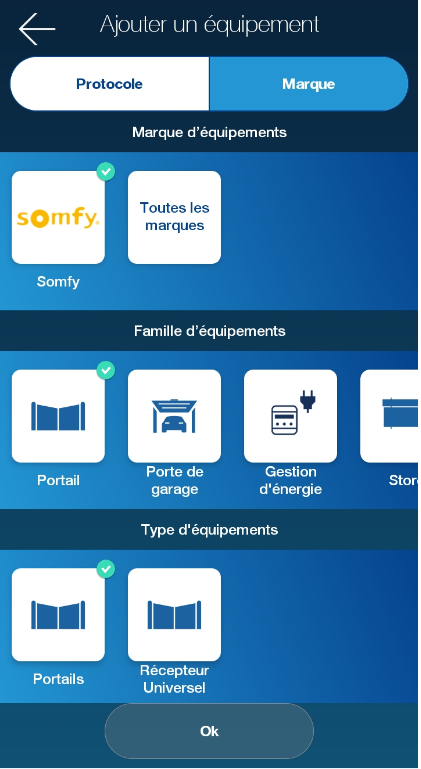

Faites "Ajouter un équipement", sélectionnez la marque "Somfy", "Portail", "Portail battant" et "télécommande 1 voie"

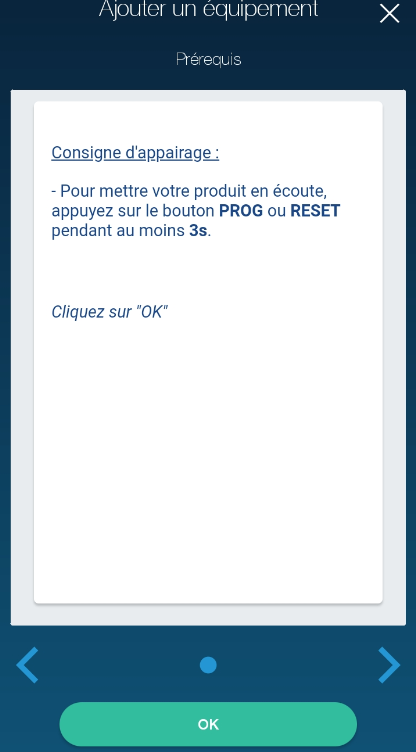

- Appuyez 3 secondes sur le bouton PROG de la logique de commande

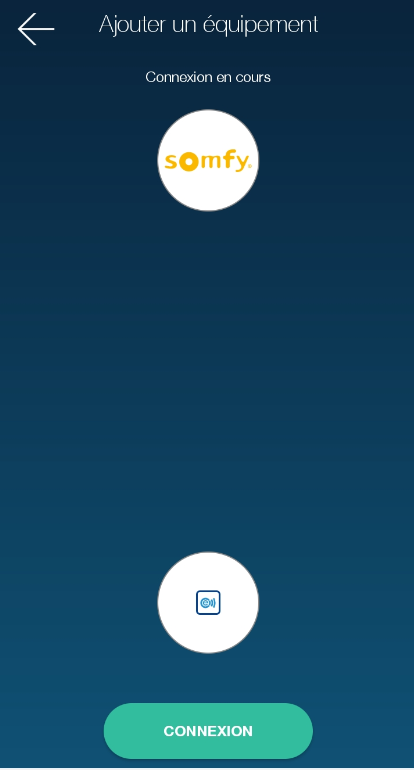

Vous allez retrouver la motorisation de portail.
Il sera possible dans un second temps d'ajouter:
- le point d'éclairage associé à la motorisation
- le contact auxiliaire qui remonte sur l'application mobile comme une prise
Si le produit ne réagit pas à la commande de l'application, vous devez vérifier:

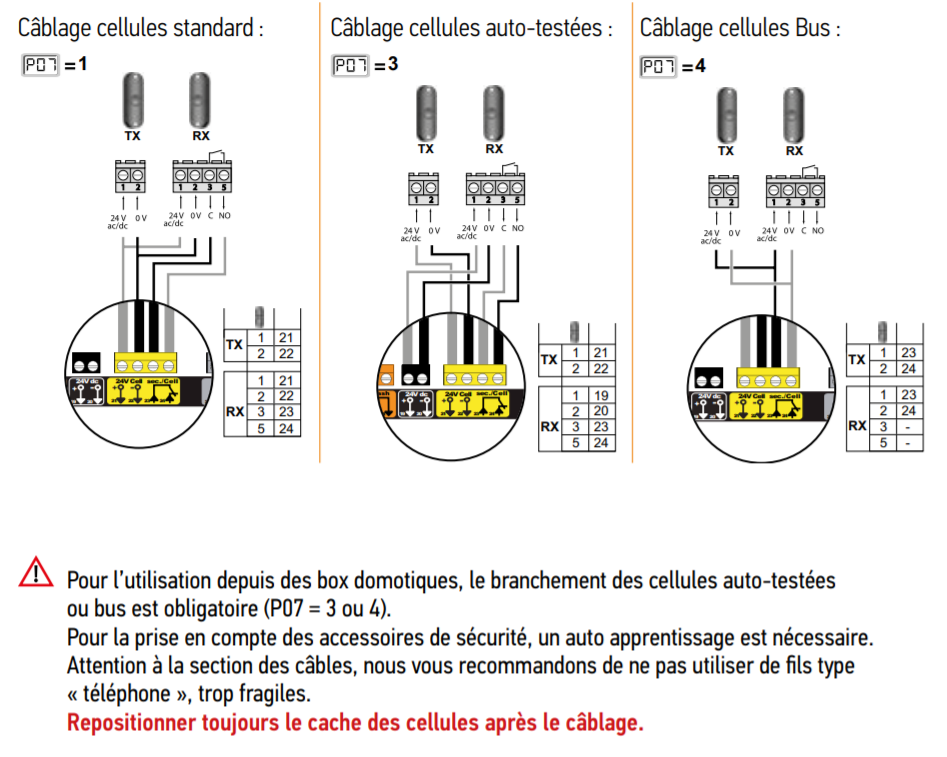

- Le câblage des photocellules
- Le paramétrage des photocellules
Vous ne devez pas paramétrer de fermeture automatique sur le portail pour un fonctionnement avec Energeasy Connect aux risques que le portail ne s'ouvre pas avec l'application.
Réinitialisation
Réinitialisation des commandes IO
- Appuyez 12 secondes sur le bouton "PROG, vous réinitialisez tous les points de commandes qui pilotent la motorisation.
Réinitialisation des réglages de la motorisation
- Appuyez 12 secondes sur le bouton "SET"
