Vous trouverez dans cet article comment gérer simplement une PAC/chauffe eau compatible SG Ready (Smart Gird Ready) avec votre contrôleur energeasy connect et l'application Econnect.
Equipements requis compatibles :
-
PAC ou chauffe eau compatible SG Ready
- 2 Contacts secs connectés compatible energeasy connect :
-
2x Nodon NODSIN4-1-20
ou
- 2x Schneider SCHCCTFR6730
-
Vous trouverez ci-dessous le schéma de branchement pour ces produits ( Attention : vérifier également sur la notice de votre PAC ou de votre chauffe-eau pour le branchement)

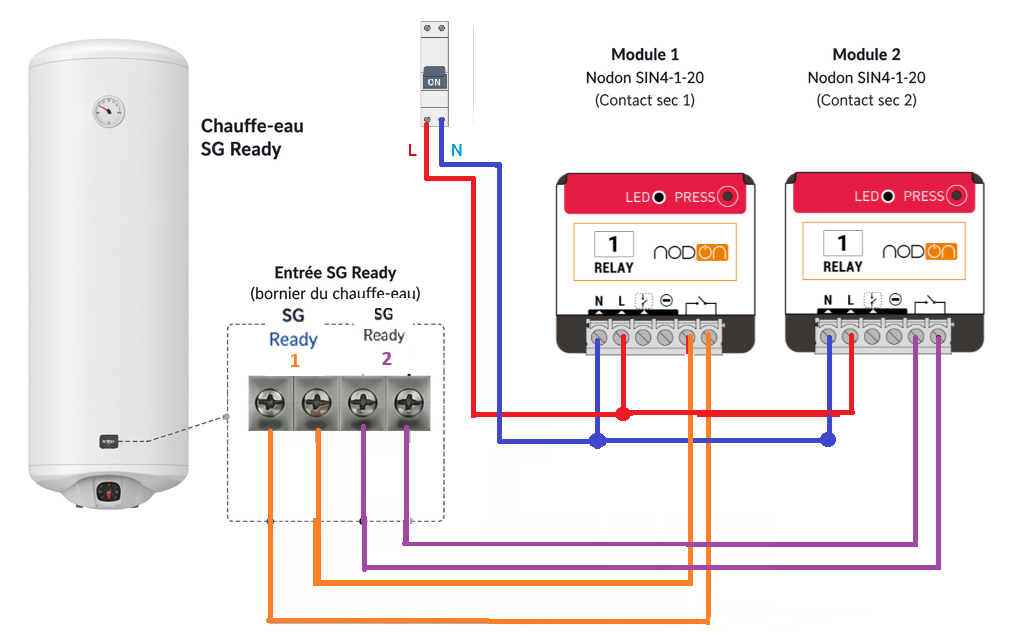

- Nodon NODSIN4-1-20

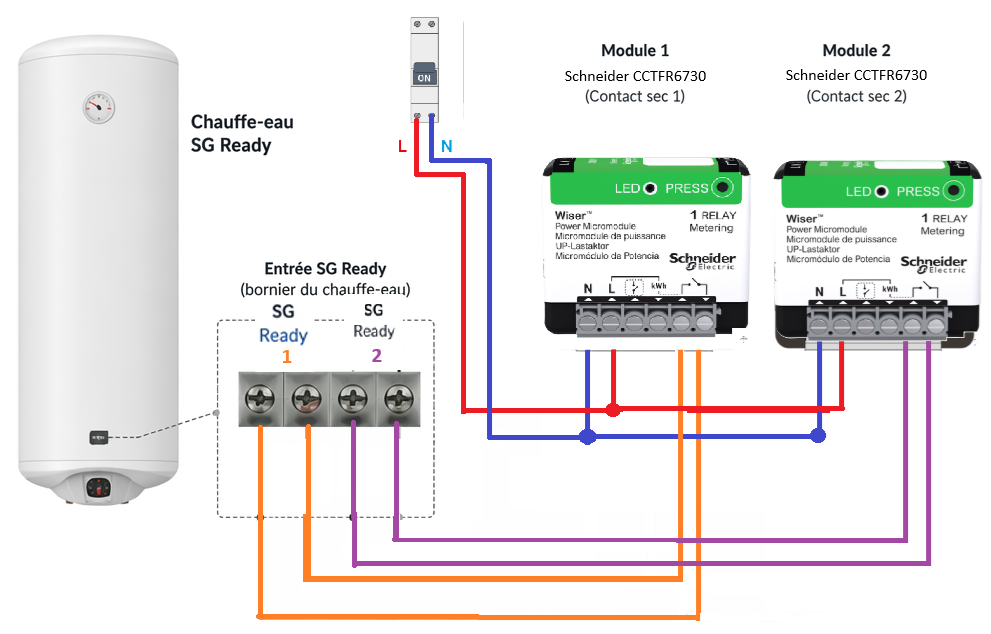

- Schneider SCHCCTFR6730
Fonctionnement du SG Ready sur Energeasy connect :
Pour faire fonctionner votre équipement avec les modes SG Ready , il faut associer 2 modules contact sec (SG1 et SG2) en combinatoire pour créer 4 scénarios :
| Type d’appareil | Entrées SG1 / SG2 | Mode | Fonctionnement attendu | Remarques |
|---|---|---|---|---|
| Chauffage / PAC de chauffage d’ambiance | SG1 = 1, SG2 = 0 ou SG1 = 1, SG2 = 1 | Mode 1 : limitation de consommation | Réduction de la puissance consommée par la PAC | Peut aller jusqu’à 0 kW ou une valeur positive définie par le fabricant / installateur |
| Chauffage / PAC de chauffage d’ambiance | SG1 = 0, SG2 = 0 | Mode 2 : normal | Fonctionnement normal de chauffage | Mode standard |
| Chauffage / PAC de chauffage d’ambiance | SG1 = 0, SG2 = 1 | Mode 3 : boost | Fonctionnement en boost chauffage et/ou eau chaude sanitaire | Stockage thermique via augmentation des températures cible |
| Chauffe-eau / PAC domestique eau chaude sanitaire | SG1 = 1, SG2 = 0 ou SG1 = 1, SG2 = 1 | Mode 1 : réduction / blocage de puissance | Le booster électrique optionnel est désactivé | Obligatoire pour les équipements concernés, sauf cas particulier SteuVE |
| Chauffe-eau / PAC domestique eau chaude sanitaire | SG1 = 0, SG2 = 0 | Mode 2 : normal | Fonctionnement normal de production d’eau chaude | Mode standard |
| Chauffe-eau / PAC domestique eau chaude sanitaire | SG1 = 0, SG2 = 1 | Mode 3 : boost | Fonctionnement en surplus / boost, avec stockage thermique | Hausse de la température de consigne du ballon |
Attention : Le descriptif de ce mode est théorique selon la spécification SG Ready. Ce fonctionnement peut être différent selon les marques et modèles de vos produits.

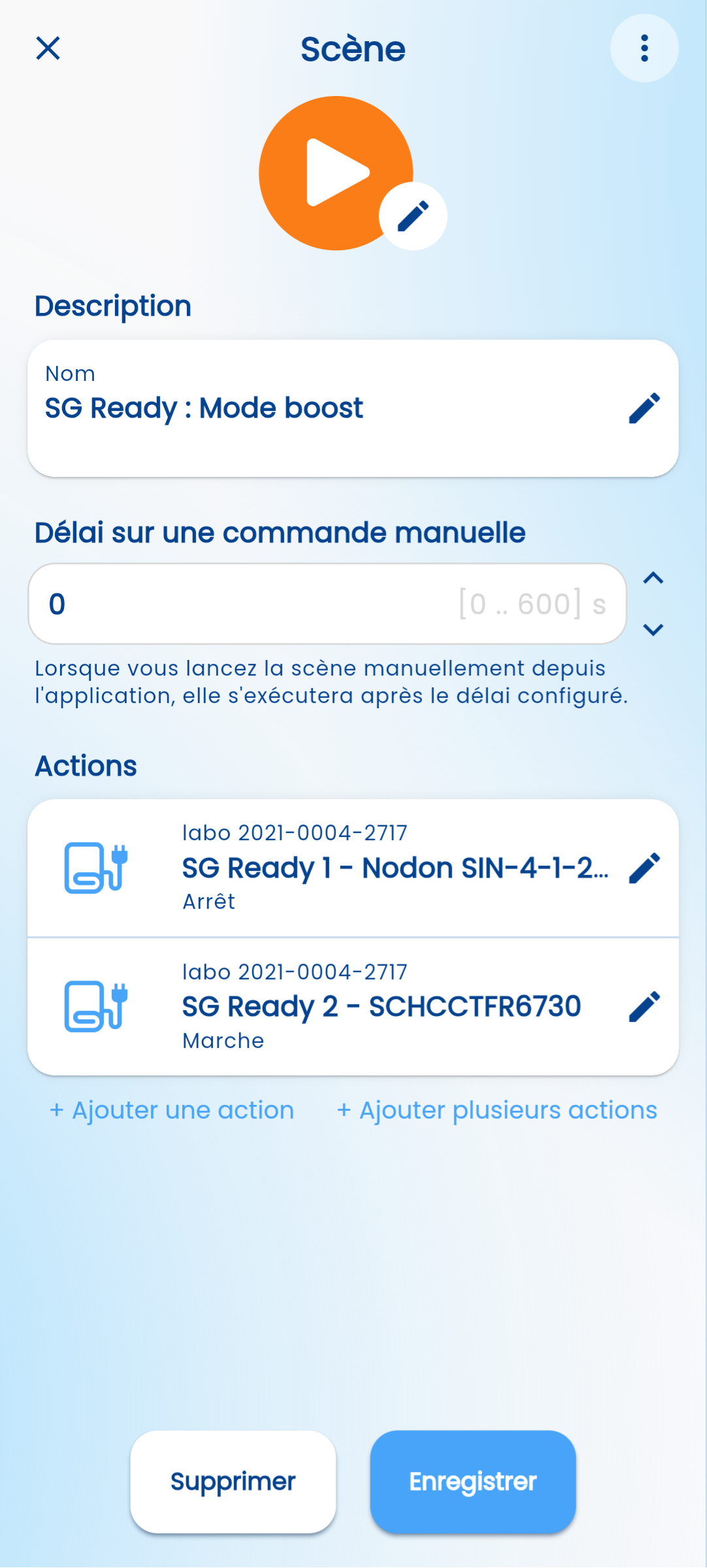

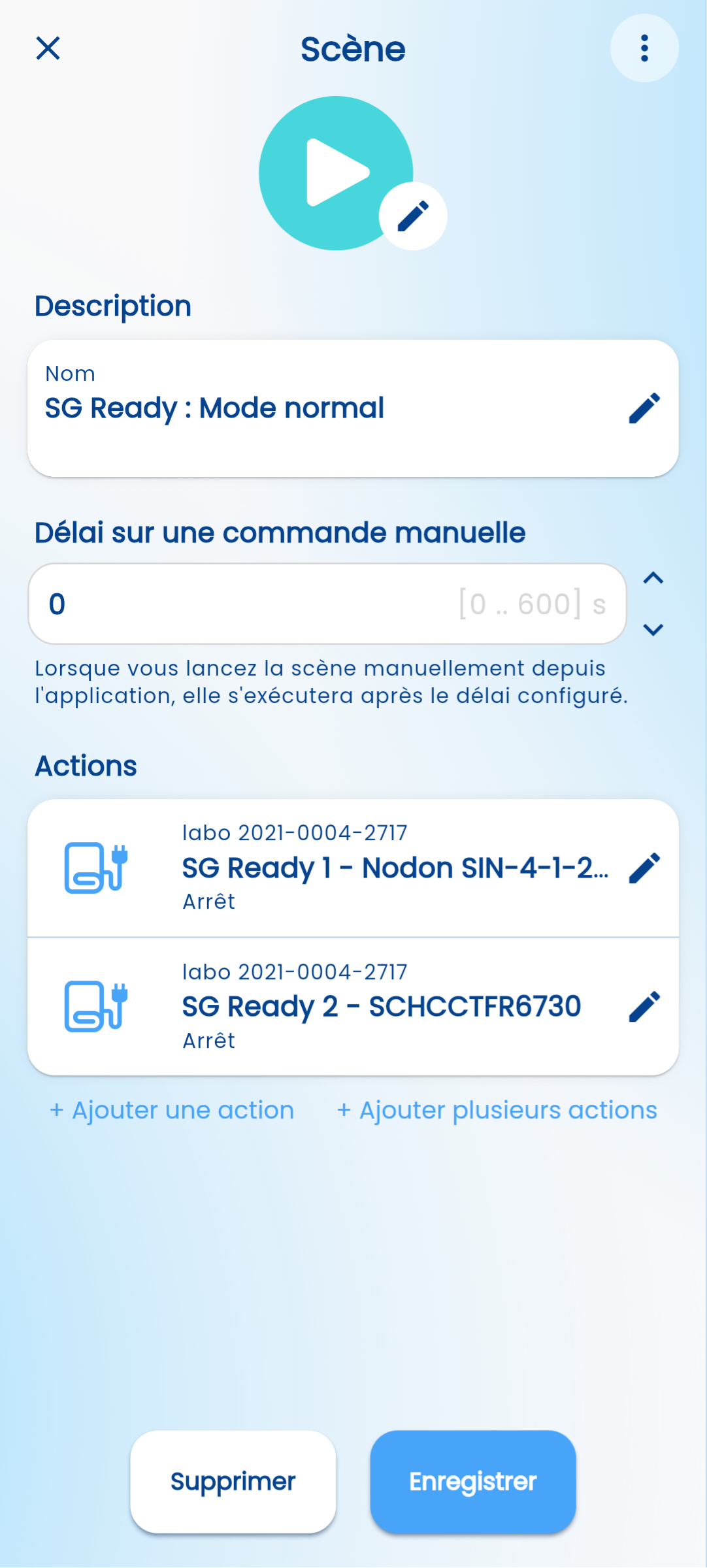

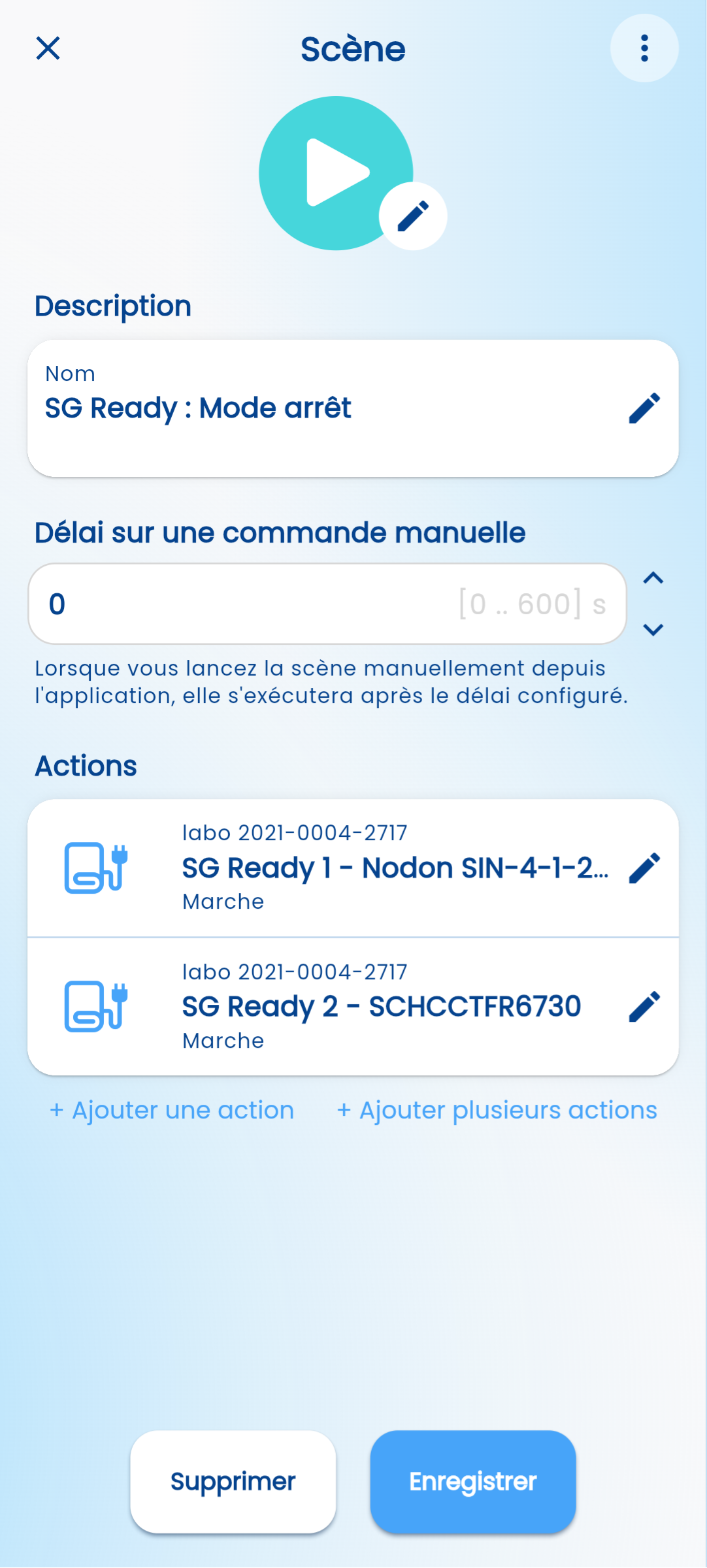

Voici ce que ça donne sur les scènes dans l'application EConnect :

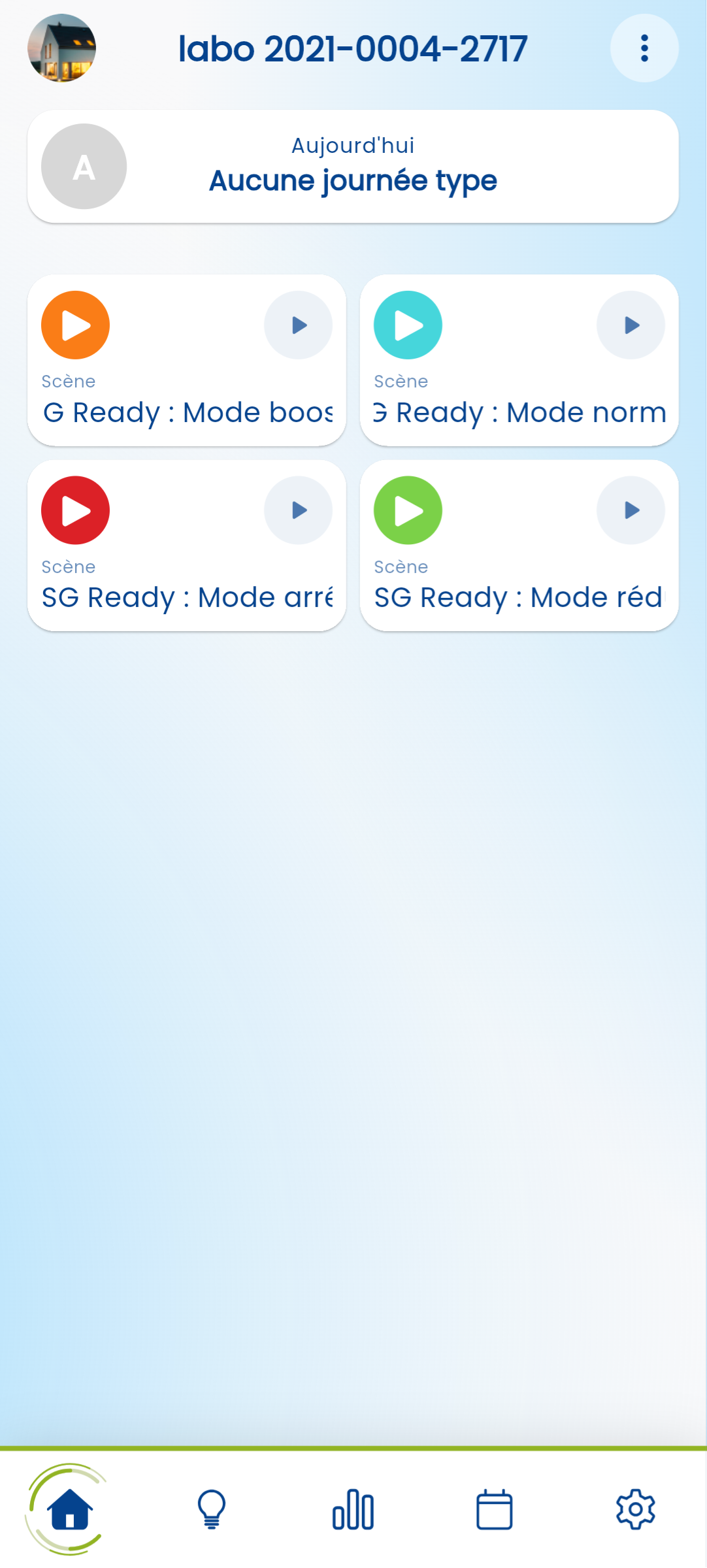

Vous pouvez afficher ces 4 scénarios sur la page d’accueil de votre application EConnect afin de piloter rapidement votre PAC ou votre chauffe-eau SG Ready.
